Giải Pháp Điều Áp Thông Minh IoT M600 PID & IoT Cactus: Tối Ưu Chi Phí, Giảm Thất Thoát Nước Cho Đô Thị Và KCN

Thách Thức Trong Quản Lý Mạng Lưới Cấp Nước Hiện Đại

Trong bối cảnh đô thị hóa nhanh chóng và sự phát triển mạnh mẽ của các khu công nghiệp (KCN), việc quản lý vận hành mạng lưới cấp nước đang đối mặt với những thách thức chưa từng có. Tỷ lệ thất thoát nước không doanh thu (NRW - Non-Revenue Water) tại Việt Nam vẫn ở mức cao, dao động từ 15% đến hơn 25%, gây tổn thất hàng tỷ đồng mỗi năm cho các đơn vị cấp nước. Nguyên nhân chủ yếu đến từ việc áp lực đường ống không ổn định, gây rò rỉ nền hoặc thậm chí là bể vỡ đường ống vào khung giờ thấp điểm ban đêm khi nhu cầu sử dụng giảm nhưng áp lực bơm vẫn giữ nguyên.

Bên cạnh đó, việc vận hành thủ công hoặc sử dụng các hệ thống PLC truyền thống thường đòi hỏi chi phí đầu tư ban đầu lớn, lập trình phức tạp và thiếu khả năng giám sát, điều khiển từ xa qua Internet. Để giải quyết triệt để bài toán này, Saigon Technolog mang đến giải pháp đột phá đột phá: Hệ thống điều khiển PID biến tần bằng IoT Gateway M600 kết hợp Nền tảng đám mây IoT Cactus.

❮❯

1 / 1

🗑 Xóa slideshow

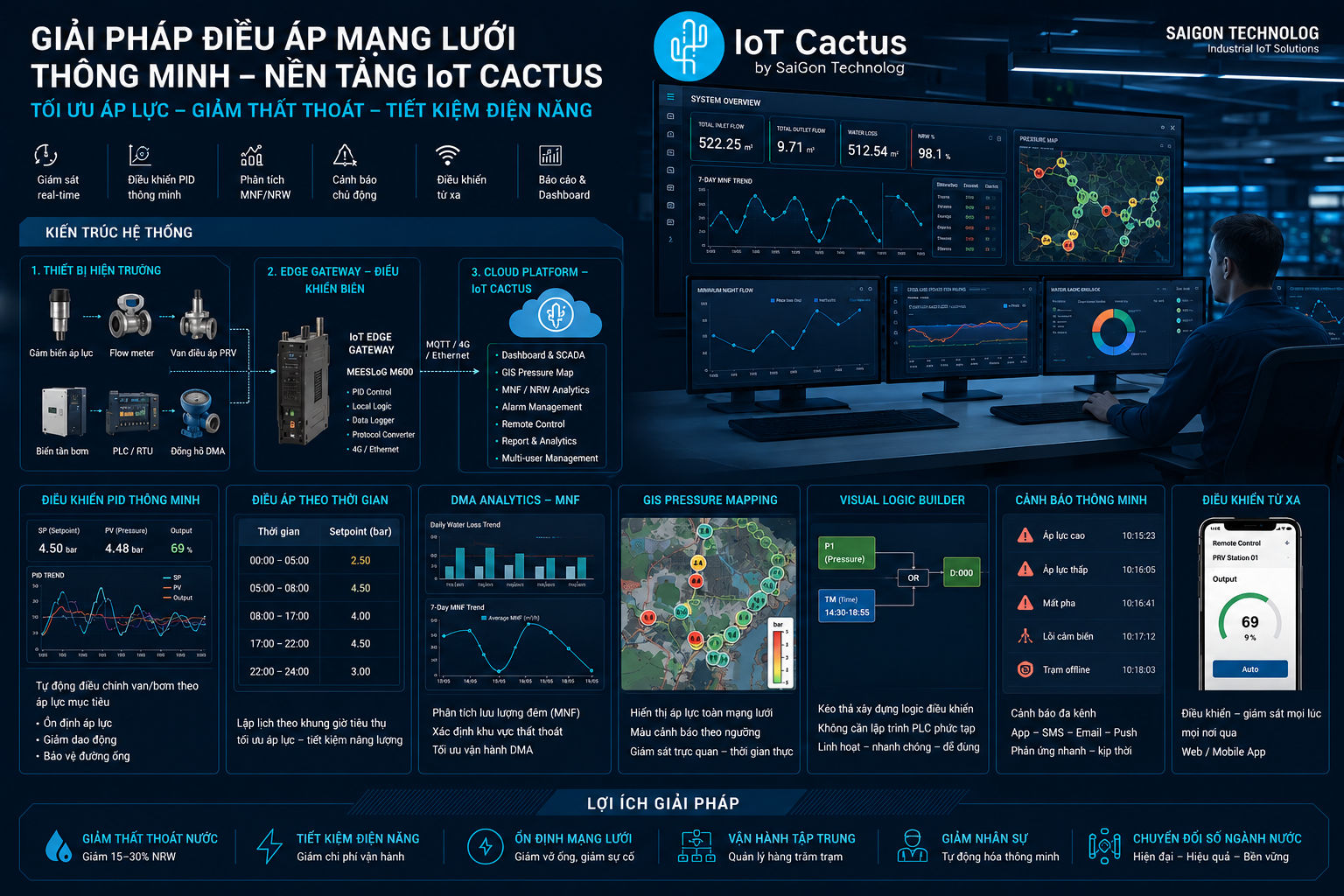

Các Tính Năng Công Nghệ Vượt Trội Của Hệ Thống M600 PID

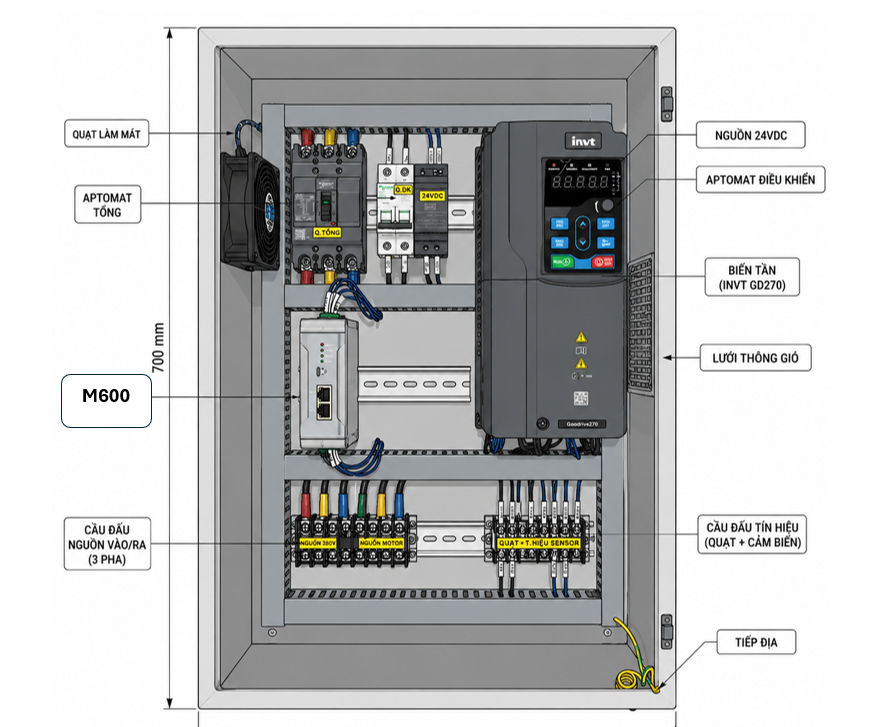

Bộ thiết bị IoT Gateway M600 PID không chỉ đơn thuần là một bộ truyền dữ liệu (Datalogger) mà đóng vai trò là bộ não điều khiển thông minh, tích hợp sâu với biến tần (VFD) và cảm biến áp lực để tự động hóa toàn bộ quy trình cấp nước.

1. Điều khiển PID áp lực tự động liên tục

M600 PID liên tục đọc giá trị áp lực thực tế trên tuyến ống từ cảm biến áp lực (với độ chính xác cao). Thuật toán PID tích hợp sẵn trên thiết bị sẽ tự động tính toán và điều chỉnh tần số của biến tần (VFD), qua đó thay đổi tốc độ quay của động cơ bơm. Quá trình này diễn ra liên tục theo thời gian thực, giúp duy trì áp lực nước trên mạng lưới luôn ổn định ở mức mong muốn, triệt tiêu hoàn toàn hiện tượng sốc áp và dao động áp lực lớn gây hại cho đường ống.

2. Thiết lập Setpoint Online Linh Hoạt

Thông qua giao diện trực quan của nền tảng IoT Cactus, người vận hành không cần phải đến tận trạm bơm mà vẫn có thể thay đổi áp lực mục tiêu (Setpoint) từ xa thông qua máy tính hoặc điện thoại thông minh. Hệ thống hỗ trợ phân quyền người dùng nghiêm ngặt (Admin, Operator, Viewer) và lưu trữ chi tiết lịch sử thay đổi để phục vụ công tác giám sát an toàn thông tin.

Dưới đây là một ví dụ thực tế về cấu hình Setpoint thông minh theo thời gian thực được áp dụng tại một nhà máy nước sạch đô thị:

3. Điều khiển theo lịch trình 24h tự động

Hệ thống cho phép cấu hình tối đa nhiều khung thời gian trong ngày với các Setpoint áp lực khác nhau. Việc chuyển đổi giữa các Setpoint hoàn toàn tự động dựa trên thời gian thực được đồng bộ Internet. Giải pháp này giúp loại bỏ hoàn toàn nhu cầu sử dụng bộ lập trình PLC riêng biệt đắt đỏ và phức tạp, tối ưu hóa vận hành cho các vùng tách dòng chảy (DMA), các khu dân cư biệt lập hay các phân khu sản xuất trong KCN.

4. Giới hạn tần số biến tần (VFD Limits)

Để đảm bảo an toàn tuyệt đối cho hệ thống cơ điện, M600 PID cho phép cấu hình trực tiếp các giới hạn tần số hoạt động của biến tần:

• Tần số tối thiểu (Min Frequency - ví dụ 25Hz): Đảm bảo bơm không chạy dưới ngưỡng hiệu dụng gây nóng động cơ mà không lên nước.
• Tần số tối đa (Max Frequency - ví dụ 50Hz): Ngăn chặn tình trạng chạy quá tải, quá dòng, tránh hiện tượng vỡ ống do áp lực tăng đột biến và tiết kiệm tối đa điện năng tiêu thụ.

5. Giám sát toàn diện thông số biến tần Online

Nền tảng IoT Cactus liên tục cập nhật và hiển thị trực quan các thông số vận hành cốt lõi từ biến tần thông qua giao thức truyền thông công nghiệp Modbus RTU:

• Tần số thực tế (Hz) và dòng điện hoạt động (A).
• Điện áp đầu vào/đầu ra (V) và công suất tiêu thụ tức thời (kW).
• Điện năng tiêu thụ tích lũy (kWh) để tính toán hiệu quả năng lượng.
• Trạng thái hoạt động thời gian thực: RUN (Đang chạy), STOP (Đang dừng), hoặc TRIP (Báo lỗi).

6. Hệ thống cảnh báo sự cố tức thời qua App Mobile

Mọi bất thường trên hệ thống đều được phát hiện ngay lập tức và gửi cảnh báo trực tiếp (Push Notification) đến App Mobile của kỹ sư vận hành:

• Cảnh báo mất áp lực, áp lực quá cao hoặc quá thấp so với ngưỡng an toàn.
• Cảnh báo lỗi kỹ thuật của biến tần: quá dòng, quá áp, mất pha, hoặc mất kết nối truyền thông.
• Cảnh báo mất nguồn điện lưới tại trạm bơm để kịp thời triển khai phương án dự phòng.

7. Chế độ Offline thông minh – Điểm khác biệt cốt lõi của M600 PID

Một trong những lo ngại lớn nhất của các nhà vận hành khi chuyển đổi sang công nghệ IoT là sự mất ổn định của đường truyền Internet. Với M600 PID, nỗi lo này hoàn toàn được loại bỏ. Khi xảy ra sự cố mất kết nối mạng (Internet, Cloud, hoặc MQTT Server), thiết bị tự động chuyển sang chế độ Offline thông minh:

• Vẫn duy trì thuật toán PID điều khiển biến tần bình thường.
• Vẫn chạy chính xác theo lịch trình 24h đã thiết lập trước đó.
• Tự động lưu trữ dữ liệu vận hành cục bộ (Local Data Logging).
• Tự động đồng bộ toàn bộ dữ liệu lên Cloud ngay khi có kết nối trở lại.

Nhờ đó, hoạt động cấp nước của nhà máy hoàn toàn không bị gián đoạn, đảm bảo an toàn tuyệt đối cho hệ thống.

Lợi Ích Kinh Doanh Và Hiệu Quả Đầu Tư (ROI) Cho Đơn Vị Cấp Nước

Đầu tư vào giải pháp điều áp thông minh của Saigon Technolog mang lại những giá trị kinh tế thực tế và đo lường được cho doanh nghiệp:

• Giảm thiểu tỷ lệ nước thất thoát (NRW): Việc duy trì áp lực tối ưu, đặc biệt là giảm áp vào ban đêm giúp hạn chế tối đa lượng nước rò rỉ qua các vết nứt nhỏ trên đường ống (rò rỉ nền) và giảm nguy cơ vỡ ống đến 80%.
• Tiết kiệm chi phí điện năng vượt trội: Nhờ việc điều khiển tốc độ bơm linh hoạt theo nhu cầu thực tế thay vì chạy hết công suất 100% liên tục, các nhà máy có thể tiết kiệm từ 15% đến 30% lượng điện tiêu thụ hàng tháng của trạm bơm.
• Tăng tuổi thọ thiết bị và đường ống: Giảm tần suất đóng cắt trực tiếp khởi động từ, loại bỏ hoàn toàn hiện tượng búa nước (water hammer), giúp kéo dài tuổi thọ của bơm, biến tần và toàn bộ hệ thống đường ống phân phối.
• Quản lý tập trung trực quan: Ban giám đốc và đội ngũ kỹ thuật có thể giám sát hàng chục trạm bơm phân tán trên một bản đồ số duy nhất của nền tảng IoT Cactus, giảm thiểu 70% chi phí nhân sự tuần tra và vận hành thủ công tại hiện trường.

Kết Luận

Giải pháp điều khiển PID biến tần bằng IoT Gateway M600 kết hợp nền tảng IoT Cactus từ Saigon Technolog là bước tiến vượt bậc trong lộ trình hiện đại hóa ngành nước tại Việt Nam. Không chỉ mang lại công nghệ điều khiển chính xác, giải pháp còn đảm bảo tính an toàn vận hành cao nhất với chế độ Offline thông minh và mang lại hiệu quả ROI tối ưu cho doanh nghiệp cấp nước.

Hãy liên hệ ngay với Saigon Technolog để được tư vấn chuyên sâu và khảo sát thực tế hệ thống của quý doanh nghiệp.
